BPi-R1にバッテリーを取り付ける

注意！：バッテリーの運用は火災などに注意してください！

BPi-R1 にはバッテリー接続コネクタがありますのでバッテリーを接続してみます．

BPI-R1 に搭載されている A20 SoC には，AXP209 と言う PMU (Power Management Unit) が使われているようです．

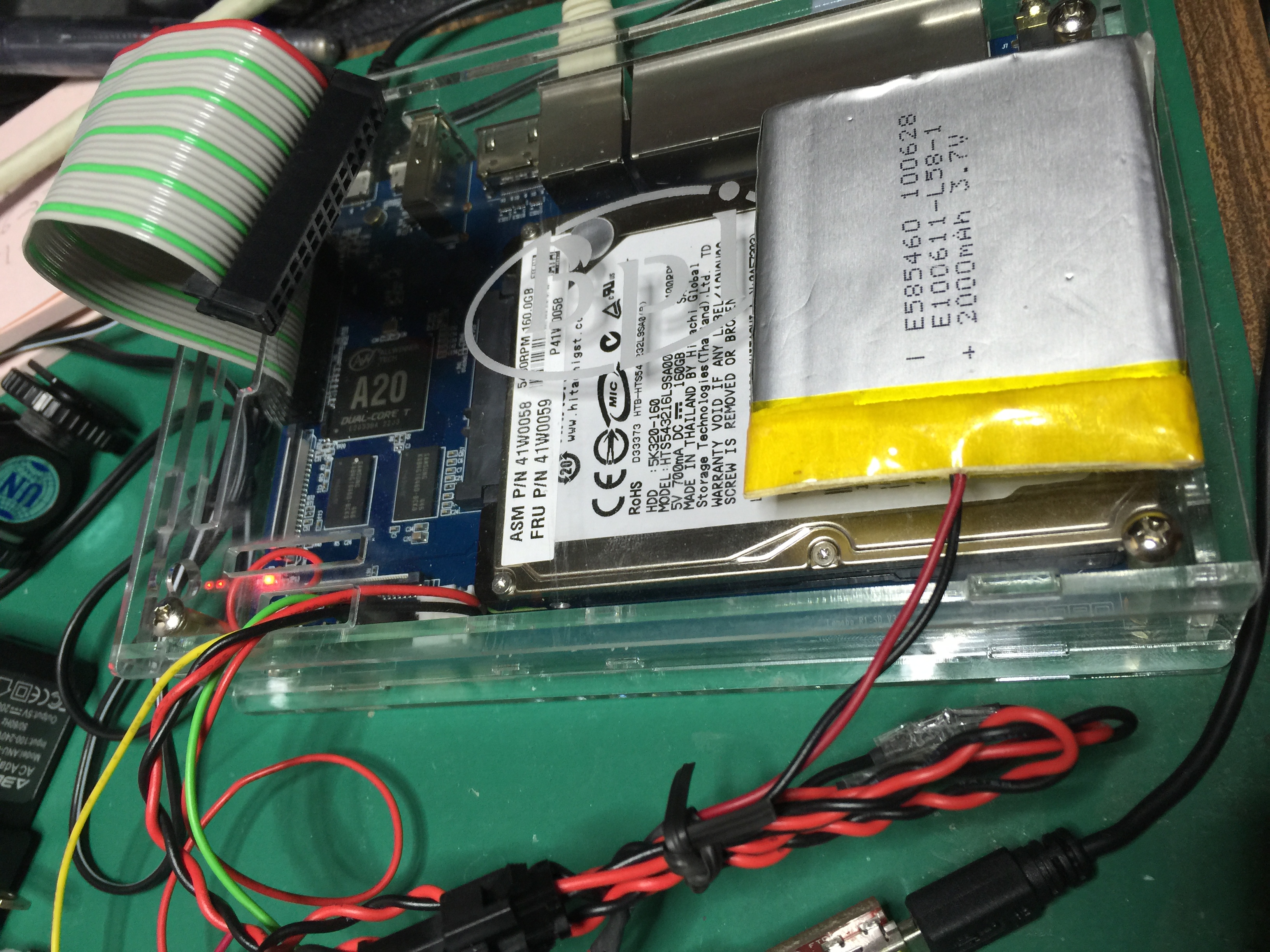

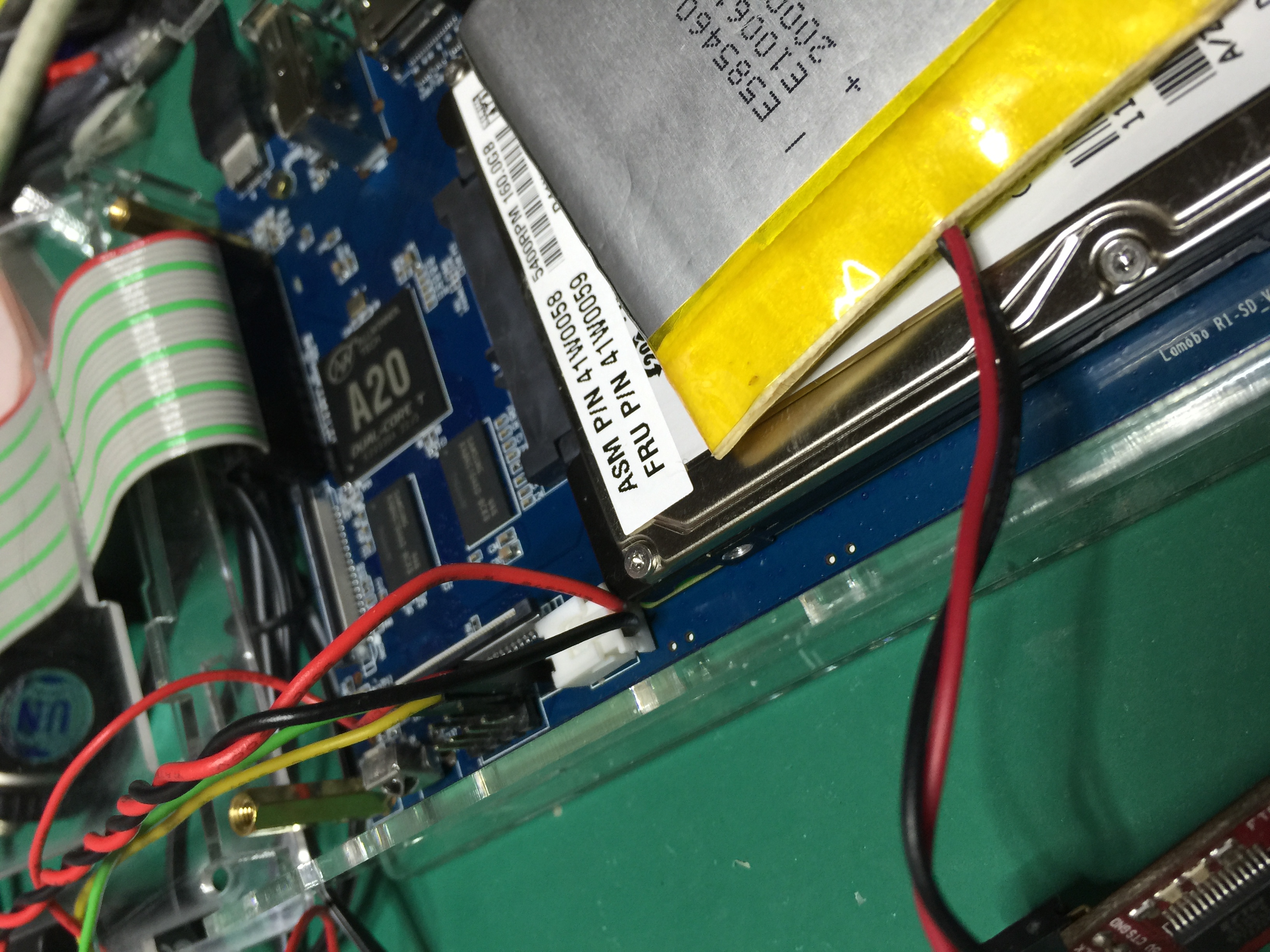

バッテリーは，手元にあった 3.7V 2000mA の Li-Po電池を繋いでみました． BPi-R1 のバッテリーコネクタは 2ピンの XH コネクタで，基板の外側がマイナス(-)です．AXP209 はバッテリーの充放電に対応しています．

BPI-R1 に bananian をインストールしていれば， /sys/devices/platform/sunxi-i2c.0/i2c-0/0-0034/axp20-supplyer.28/power_supply/battery/ から色々情報が読めそうで，これは後日まとめます．

スゴイのは ACからバッテリーの切り替わりで電源が切れず，いわゆるUPS運用が可能のようです．また，3.7V 2000mA の Li-Po電池で5分以上そのまま使えます．これも後日測定などしてみようと思います．

アイデア次第ですが，BPi-R1 でACが切れた場合，周りの(UPS運用している)サーバにリモートで shutdown するような事ができるかも知れません．
